电压



电流是电子从一个原子移动到另一个原子的过程。 电导体中的电子流动称为电流。 引起电子运动的电压力称为 电压. 电压本身不流经导体,而是由力来促使电流(以安培为单位)流动。 因为如果导体中存在电压,电流便可能流动,因此电压也称为电势。

电压额定值是断路器在断路器触点断开时,抑制所产生内部电弧的能力的函数。Carling Technologies 断路器上指定的电压 额定值表示断路器在达到额定电流时能够正常工作的最大电压。 Carling 同时提供 AC(交流电)和 DC(直流电)电压额定值。

交流/直流

AC 或交流电 是流向周期性变化的电流或电压,采用正负值交替形式,一个周期的平均值为零。 该值每秒变化的次数(或周期)即为其 频率。 频率以赫兹 (Hz) 为单位。 每秒的周期越多,频率越高。北美电“网”采用十分稳定的 60Hz 频率。大多数欧洲国家则以 50Hz 频率为基准。 Carling Technologies 的所有交流电压额定值均符合 50/60Hz 基准。

DC 或直流电 是可能具有脉冲特性但方向不变的电流或电压。

Carling Technologies 所有断路器的标签上都标有最大交流和/或直流电压额定值。 此额定值根据电路配置、电流线圈额定值、极(或相)数以及相关监管机构要求等综合而定。 对于多相/多极断路器,此额定值表示最大线间电压。

电气表

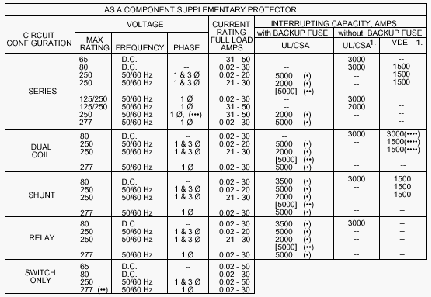

我们还为 Carling Technologies 每个断路器产品系列提供在线 PDF 文件,其中电气表详细介绍所有这些元素之间的关系。 以下是电气表示例。 此表中,A 系列手柄式断路器为元件辅助保护器。

使用此表可计算以下值:

  • 带串联脱扣电路、电流额定值为 25 安培、使用 单相 50/0Hz 交流电压的断路器 最大额定值277VAC
  • 带串联脱扣电路、电流额定值为 25 安培、使用三相 50/0Hz 交流电压的断路器最大额定值250VAC
  • 带串联脱扣电路、电流额定值为 25 安培、使用直流电压的断路器最大额定值80VDC

在本网站的特定系列产品页面中可下载包含电气表及其它规范的 PDF 文件。

注:断路器的电压额定值必须大于或等于电路电压。 断路器的电压额定值可以高于、但绝不可以低于电路电压。例如,277 VAC 断路器可用于 125 VAC 电路。 但 125 VAC 断路器不能用于 277 VAC 电路。

额定值

Carling Technologies 断路器最大直流额定值为:65 VDC(M 系列、Q 系列和 D 系列)、80VDC(A 系列、B 系列和 C 系列)和 125VDC(C 系列 UL489、E 系列和 F 系列)。 最大交流电压额定值为:240VAC(C 系列 UL489)、255VAC(M 系列和 Q 系列)、277VAC(A 系列和 B 系列)、480VAC(C 系列和 D 系列)和 600VAC(E 系列和 F 系列)。
