2S 系列

产品类型:

PC 安装小型和超小型拨动开关

说明:

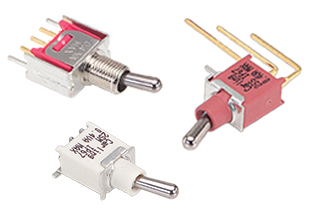

2S 系列超小型拨动开关由三个开关系列组成:

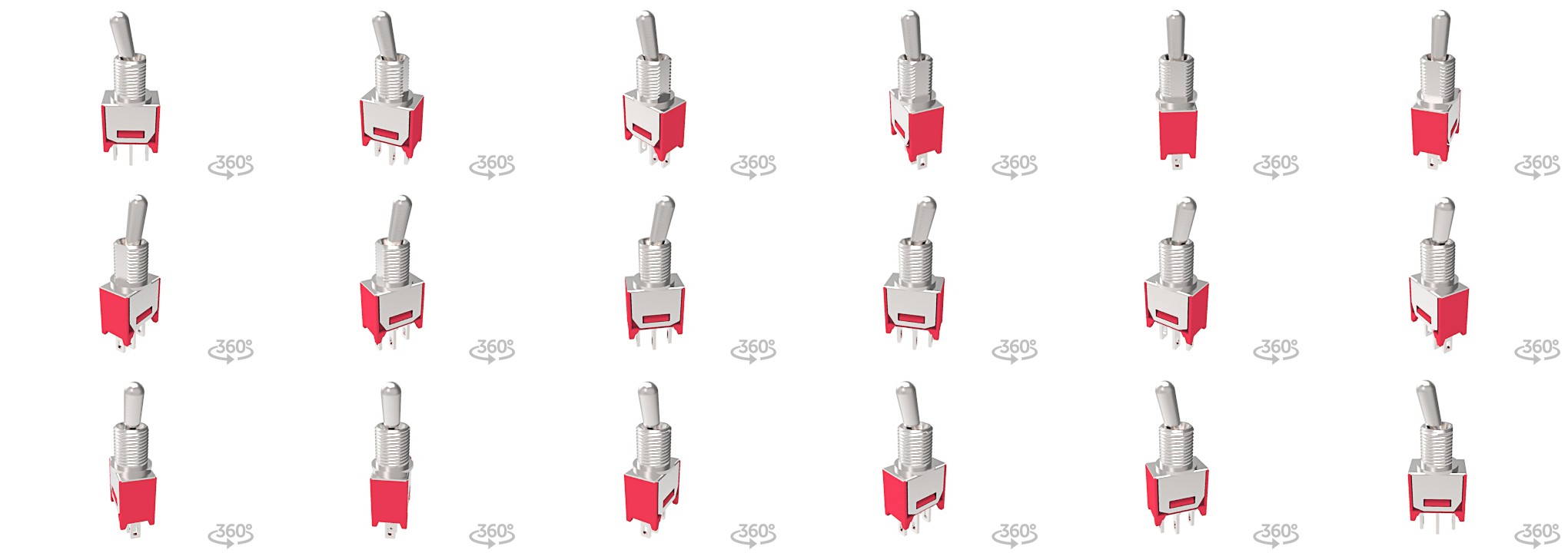

  • 2S1 系列超小型拨动开关

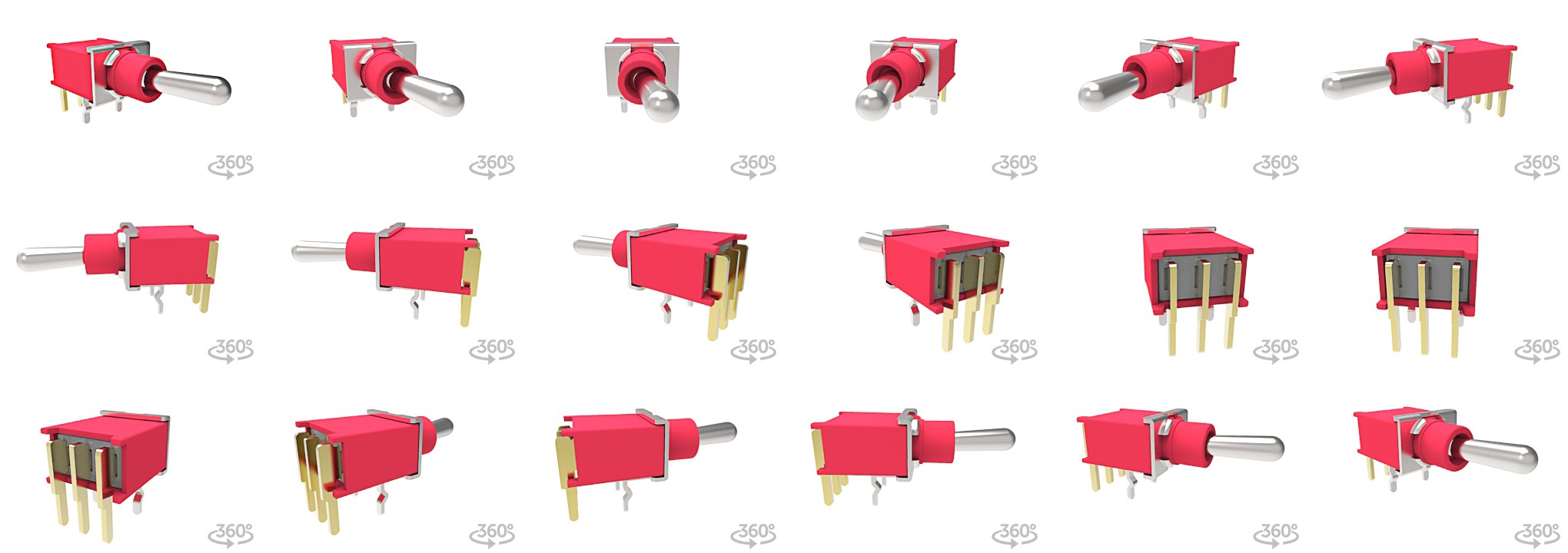

  • 2SS 系列密封超小型拨动开关
  • 2SM 系列表面安装密封超小型拨动开关

PC 安装超小型拨动开关提供了各种额定值、电路、触点材料、端子镀层和驱动器类型。

2SS 系列和 2SM 系列密封开关均已通过 IP67 认证。  2S1 系列开关已获得 UL CSA 机构认证。 所有的 2S 开关系列均可承受 -30°C +85°C 的温度,且均提供 PC 安装。2SM 系列提供表面安装。

View Similar Products »

技术参数

认证2S1 系列:UL、CSA
2SS 系列和 2SM 系列:IP67
极数2S1 系列和 2SS 系列:1-2 极
2SM 系列:1 极
额定值3A / 125 VAC 或 28VDC
1.5A / 250VAC

最大 0.4VA / 20V (AC/DC)
绝缘强度1500 伏特 RMS / 海平面
绝缘电阻1000 兆欧(最小)
驱动器样式圆形钮子(各种长度)
抗静电放电塑料钮子
外壳材料均符合 UL94 V-0 标准
2S1 系列:苯二甲酸二烯丙酯 (DAP)
2SS 系列:玻璃填充尼龙 6/6,
防火,热稳定
2SM 系列:玻璃填充尼龙 4/6,
防火,热稳定
钮子材料2S1 系列:黄铜,镀铬
2SS 系列和 2SM 系列:黄铜,镀铬
或尼龙,内部 O 型环密封
套管材料2S1 系列:黄铜,镀镍
2SS 系列:玻璃填充尼龙 6/6,
防火,热稳定 (UL
94V-0)
2SM 系列:玻璃填充尼龙 4/6,
防火,热稳定 (UL 94V-0)
外壳材料不锈钢
开关支架黄铜,镀锡
端子选件焊片
PCB
PC 安装
卡入式,U 型支架
安装孔尺寸请参见上面的 PDF 电子文档库文件来获取尺寸
及其它信息
