Eco-Friendly

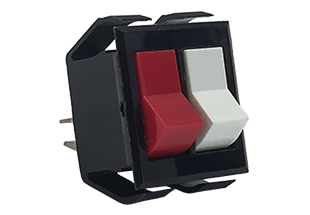

TTGシリーズ:ミニティペット

製品タイプ:

フルサイズロッカースイッチ

説明:

TTGシリーズミニティペットロッカースイッチは、共通基盤に2つの単極照光式または非照光式が採用されています。 各極には、同じまたは異なるスイッチ機能を割り当てることができます。 これらのAC定格スイッチは、低電圧DCの用途にも適しています。 オプションには、さまざまな単投または双投モメンタリおよびオルタネート回路、多様なロッカースタイル、カラー、ランプ電圧、および端子があります。

View Similar Products »

仕様

認証

UL CSA

極数

1極

定格

5A 250VAC
10A 125VAC
1/2HP 125~250VAC

5A 250VAC 1/2HP
10A 125VAC 1/2HP
5A 125VAC L

10A 25OVAC
15A 125VAC

10A 250VAC
15A 125VAC
3/4HP 125~250VAC

10A 125VAC
15A 125VAC
20A 125~250VAC H
3/4HP 125~250VAC

絶縁耐圧

1,000 V RMS(最小)

絶縁抵抗

100メグオーム(最小)

基板材質

ナイロン

アクチュエータスタイル

アングルロッカー
パドル
ショートパドル

アクチュエータ材質

ナイロン

ベゼル材質

ナイロン

端子オプション

はんだラグ
0.250 QCタブ
0.187 QCタブ
リード線

取り付け方法

スナップイン

取り付け穴の寸法

1.00" x 1.125"(25.40mm x 28.57mm)

付加価値

カスタムカラーおよび銘板
その他詳細
