Sシリーズ

製品タイプ:

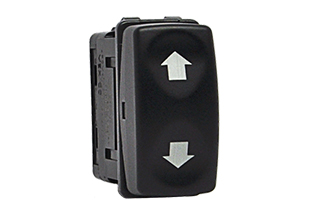

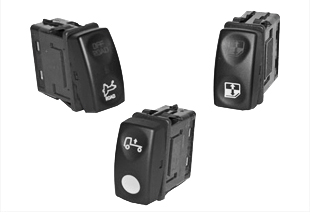

フルサイズロッカースイッチ

説明:

Sシリーズロッカースイッチは、今日のトラックの密閉型車両での使用向けに設計され、車両の運転者に特に焦点が当てられています。 短縮されたトラベル½ スローアクチュエータ、エルゴノミックロッカー、最大3つの戻り止めスイッチポジションの照光、および切り替え可能なスナップアクション回路などの機能を装備したスイッチは、ドライバーが容易に認識して操作できるコントロールを提供します。 また、10A、24VDC定格、コンパクトなエンベロープ、クリーンなベゼルレスデザイン、統合型で挿入時の抵抗が少ないコネクタ、および二極化されたスイッチベースにより、すばやい取り付けが可能となっています。 ほとんどの照光およびスイッチ回路は、Sシリーズ10端子ベースに容易に組み込むことができます。これらの優れた機能を1,000以上のレーザーエッチングまたはパッド印刷銘板と組み合わせることによって、Sシリーズは、あらゆる車両の内装環境にシームレスに組み込むことができます。

View Similar Products »

仕様

認証

承認規格なし

極数

1~2極

定格

0.4VA 28VDC抵抗

10.5mA 1.5A 28VDC
5A 28V 50A突入ランプ負荷
3.5A 28VDC、18A突入
10mA 10A 28VDC

絶縁耐圧

極間で1500V

絶縁抵抗

50メグオーム(最小)

基板材質

ナイロン6/6グラスフィル

アクチュエータスタイル

デュアルインデントの矩形ロッカー

アクチュエータ材質

ポリカーボネート

ブラケット/ベゼル材質

アセタール

端子オプション

0.250 QCタブ、0.187 QCタブ

取り付け方法

スナップイン

取り付け穴の寸法

1.529” x 0.787”(二極化)

付加価値

カスタムカラーおよび銘板
特殊回路

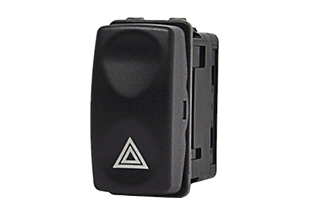

危険警報回路
モジュラーまたは一体型取り付けブラケット
ロックオン端子コネクタ(オプション)
ホールプラグ
アクチュエータ除去ツール
