2Sシリーズ

製品タイプ:

PC取り付け型ミニチュアおよびサブミニチュアトグルスイッチ

説明:

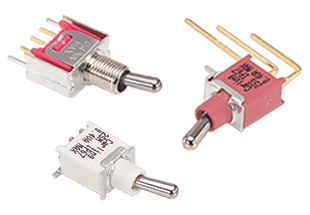

2Sファミリのサブミニチュアトグルスイッチは、次の3種類のスイッチシリーズで構成されています。

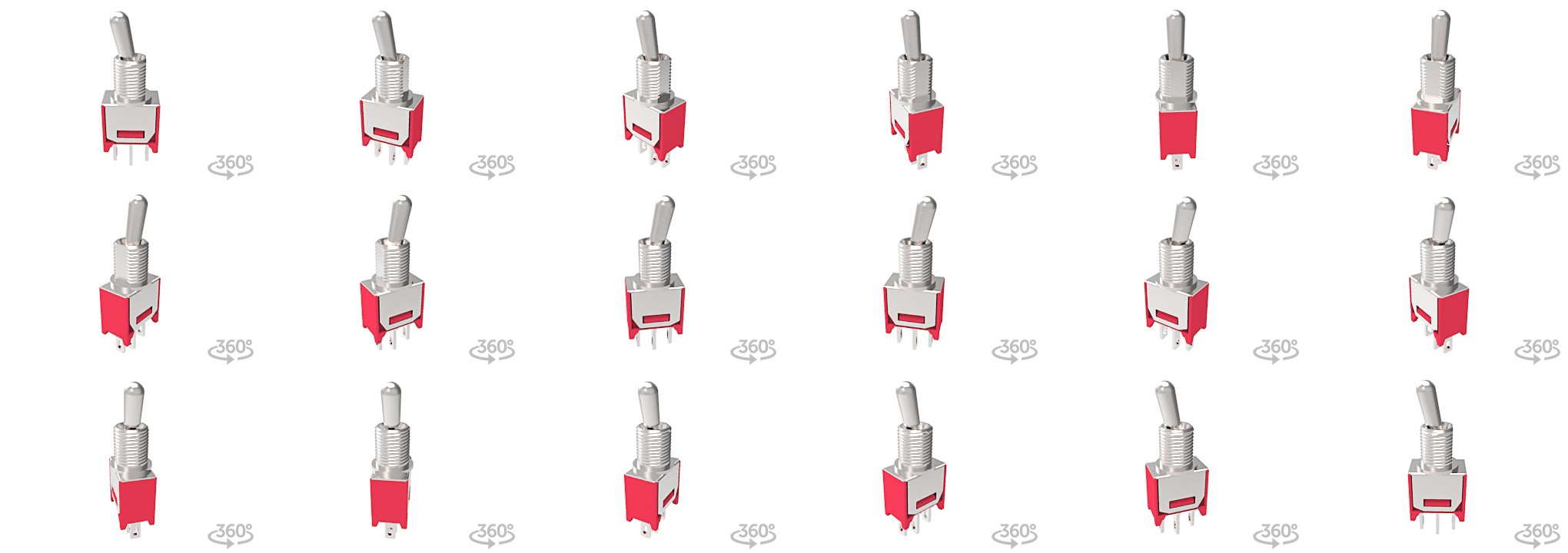

  • 2S1シリーズサブミニチュアトグルスイッチ

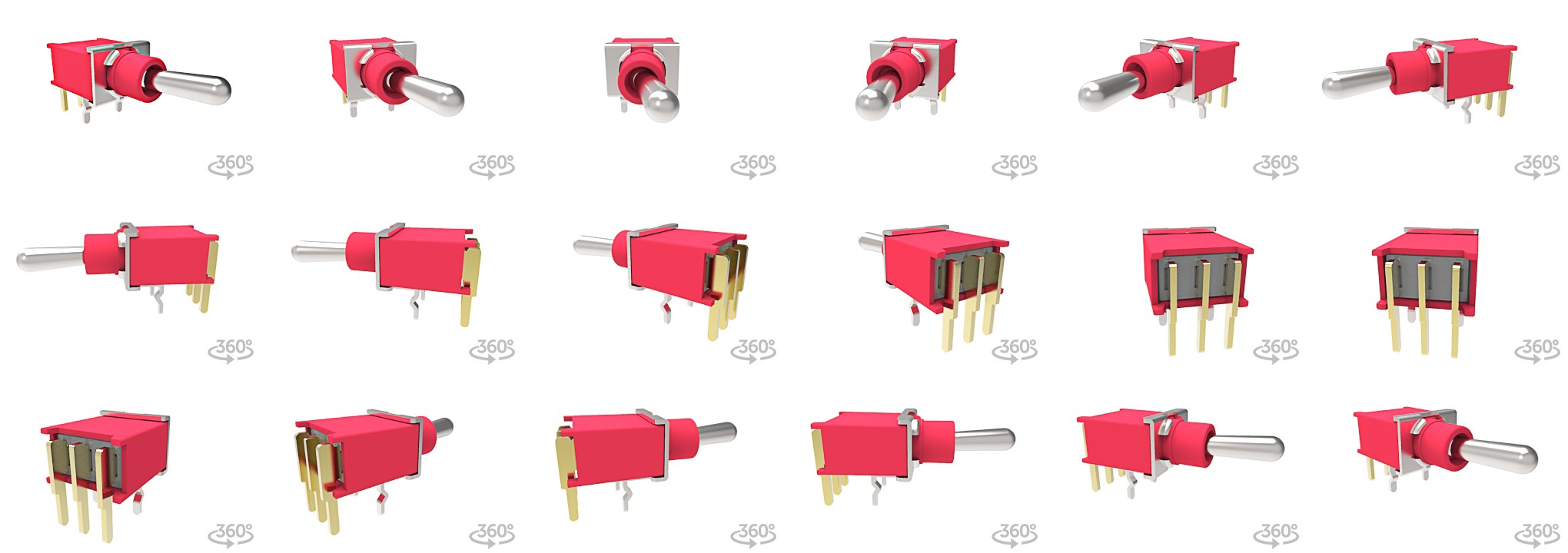

  • 2SSシリーズシールドサブミニチュアトグルスイッチ
  • 2SMシリーズ表面実装シールドサブミニチュアトグルスイッチh

これらのPC取り付け型サブミニチュアトグルスイッチシリーズには、さまざまな定格、回路、接点素材、端子メッキ、およびアクチュエータタイプが用意されています。

2SSシリーズおよび2SMシリーズは、IP67認定を受けているシールドスイッチです。 2S1シリーズのスイッチにはULおよびCSAの承認規格が含まれています。 2Sファミリスイッチの全シリーズは、-30°C～+85°Cの温度に対応し、いずれもPC取り付けが可能です。 2SMシリーズは表面実装型です。

データシートをダウンロードする > 見積/サンプルのご依頼
View Similar Products »

仕様

認証

2S1シリーズ：UL、CSA
2SSシリーズおよび2SMシリーズ：

極数

2S1シリーズおよび2SSシリーズ：1～2極
2SMシリーズ：1極

定格

3A @ 125 VACまたは28VDC
1.5A @ 250VAC

最大0.4VA @ 最大20V（AC/DC）

絶縁耐圧

1500ボルトRMS @ 海平面

絶縁抵抗

1000メグオーム（最小）

アクチュエータスタイル

丸形トグル（さまざまな長さ）
ESD防止プラスチック製トグル

ケース材質

全UL94 V-0
2S1シリーズ：ジアリルフタレート（DAP）
2SSシリーズ：ガラス強化ナイロン6/6、防炎、熱安定化
2SMシリーズ：ガラス強化ナイロン4/6、防炎、熱安定化

トグル材質

2S1シリーズ：真鍮、クロームメッキ
2SSおよび2SMシリーズ：真鍮、クロームメッキ、
またはナイロン、内部Oリングシールド

ブッシング材質

2S1シリーズ：真鍮、ニッケルメッキ
2SSシリーズ：ガラス強化ナイロン6/6、防炎、熱安定化（UL94V-0）
2SMシリーズ：ガラス強化ナイロン4/6、防炎、熱安定化（UL94V-0）

ハウジング材質

ステンレス鋼

スイッチサポート

真鍮、スズメッキ

端子オプション

はんだラグ
PCB
PC取り付け
スナップイン、Uブラケット

取り付け穴の寸法

寸法
および詳細については、上記のPDF eライブラリファイルを参照してください
