Eco-Friendly

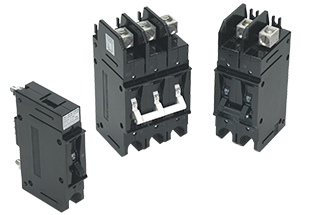

Eシリーズ

製品タイプ:

流体電磁式サーキットブレーカ

説明:

Eシリーズは、より高い電流と電圧に対応できるように設計されているため、商業用HVACコントロールパネル、EV充電システム、発電機、電源装置などに最適です。また、Eシリーズは、ULリスト、CSA認定の分岐回路ブレーカーです。補助的なプロテクターとしてULレコグニション、CSAアクセプタブル、VED認定を受けています。

性能は、ソリッドワイヤ用の頑丈なボックスワイヤコネクタまたは標準ワイヤ用のプレッシャープレートコネクタを備えたねじ端子およびスタッド端子など、前面および背面にオプションによって簡単に取り付けられます。オプションでパワーセレクターデバイスを用意しています。

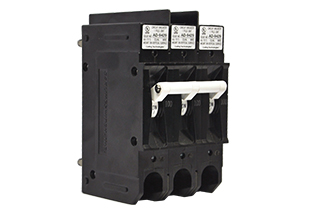

Eシリーズの高圧サーキットプロテクタは、ハンドルアクチュエータを備えた1~6極のプロテクタとして構成されています。

代理店の承認:UL 489、UL 1077、UL 1500、CSA承認済み、CSA認定済み、およびIEC / EN 60934、CCCに準拠したVDE認定済み

アンペア数:最大125アンペア

電圧:最大600VACまたは125VDC

最大遮断容量:10,000アンペア

View Similar Products »

仕様

認証

ULリコグナイズド、ULリステッド、CSA、VDE

極数

1~6極

利用可能な遮断特性

瞬時、高速、中速、低速(モーター負荷)、高突入電流、ACまたはDC

最大電流および電圧定格

ULリステッド:
.10-100A @ 240VAC、125VDC
ULリコグナイズド:
0.02-100A @ 277VAC、125VDC、1極
0.02-100A @ 600VAC、2極1相、3極3相

最大遮断容量

5,000A @ 125VDC
5,000A @ 277VAC
予備ヒューズ付き10,000A @ 600VAC

補助スイッチ定格

10.1A @ 250VAC
0.1A @ 125VAC(金接点)
5A @ 30VDC

利用可能な回路

シリーズ、分路、リレー、スイッチのみ、リモートシャットダウン付きシリーズ

アクチュエータスタイル

ハンドル(極当たり1)

端子オプション

10-32スタッド
10-32ネジ
1/4-20スタッド
1/4-20ネジ
ボックスワイヤコネクタ
圧力プレート付きボックスワイヤコネクタ
ライン/負荷要求に対する上記の組み合わせ

取り付け方法

背面取り付けまたはフロントパネル取り付け

付加価値

アクチュエータのカスタムカラー
標準外の定格電流

リソース

アプリケーション

高電圧・電流アプリケーション
再生可能エネルギー
産業用制御機器
発電機

業務用食品

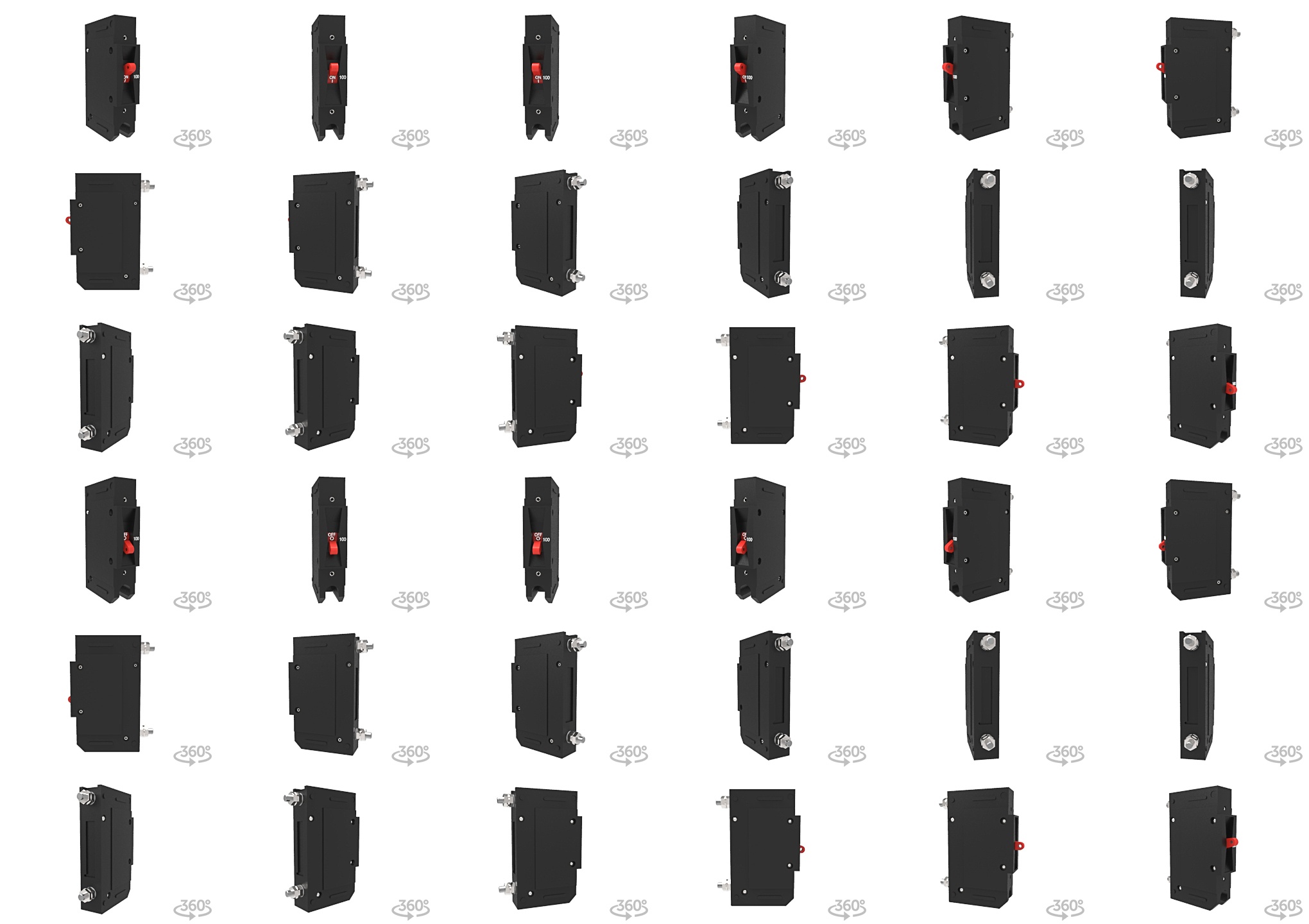

3Dファイル
